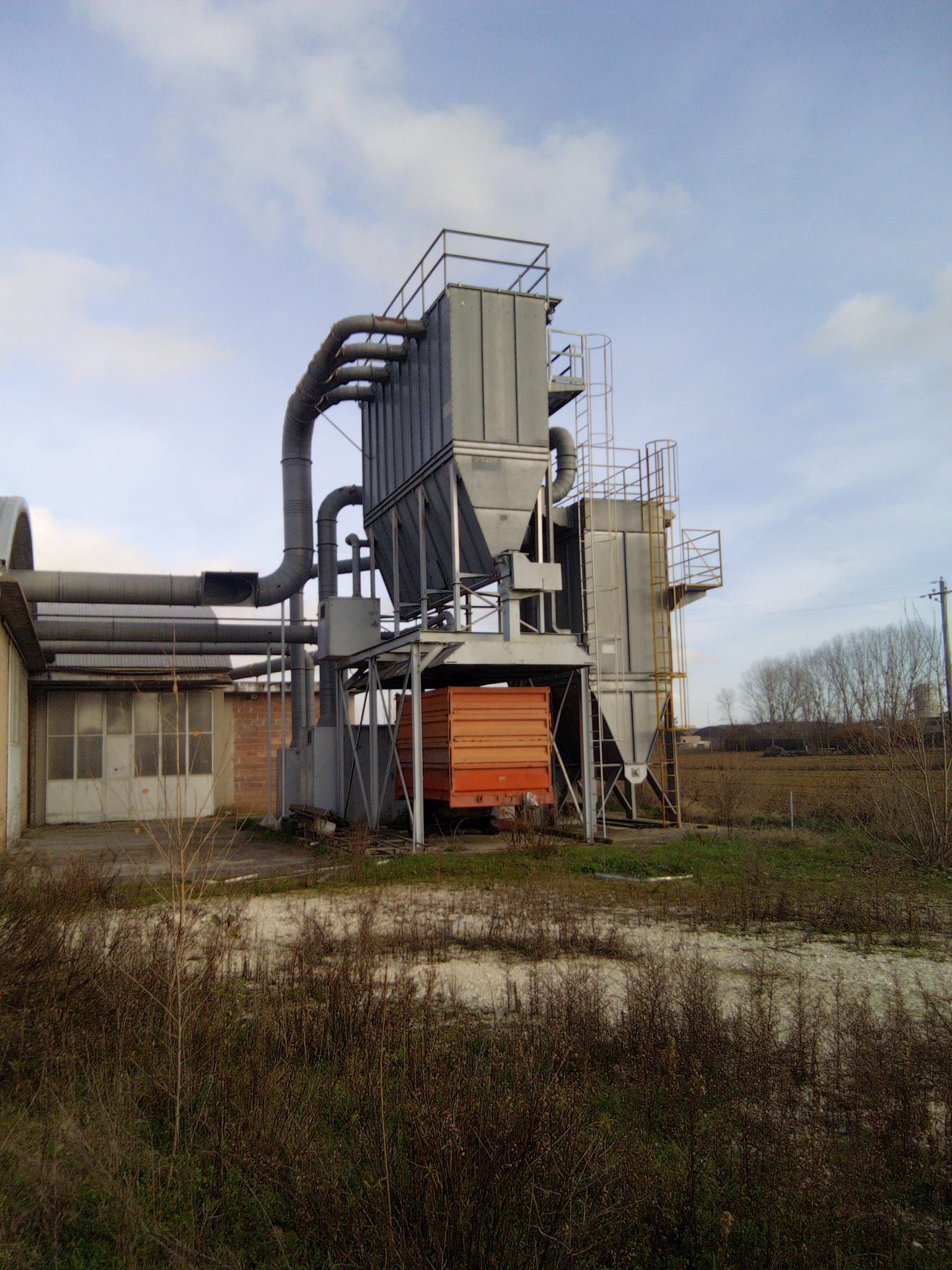

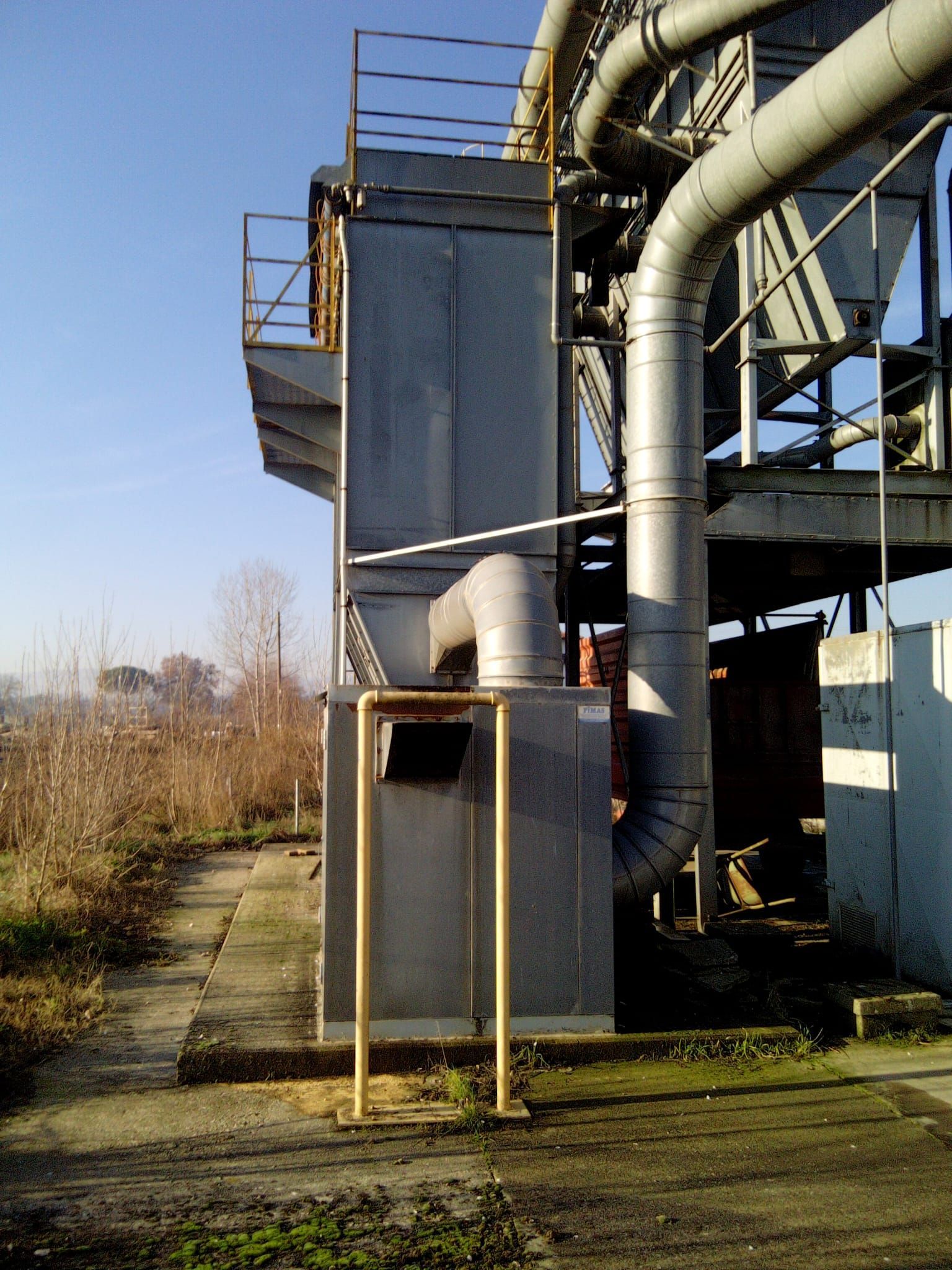

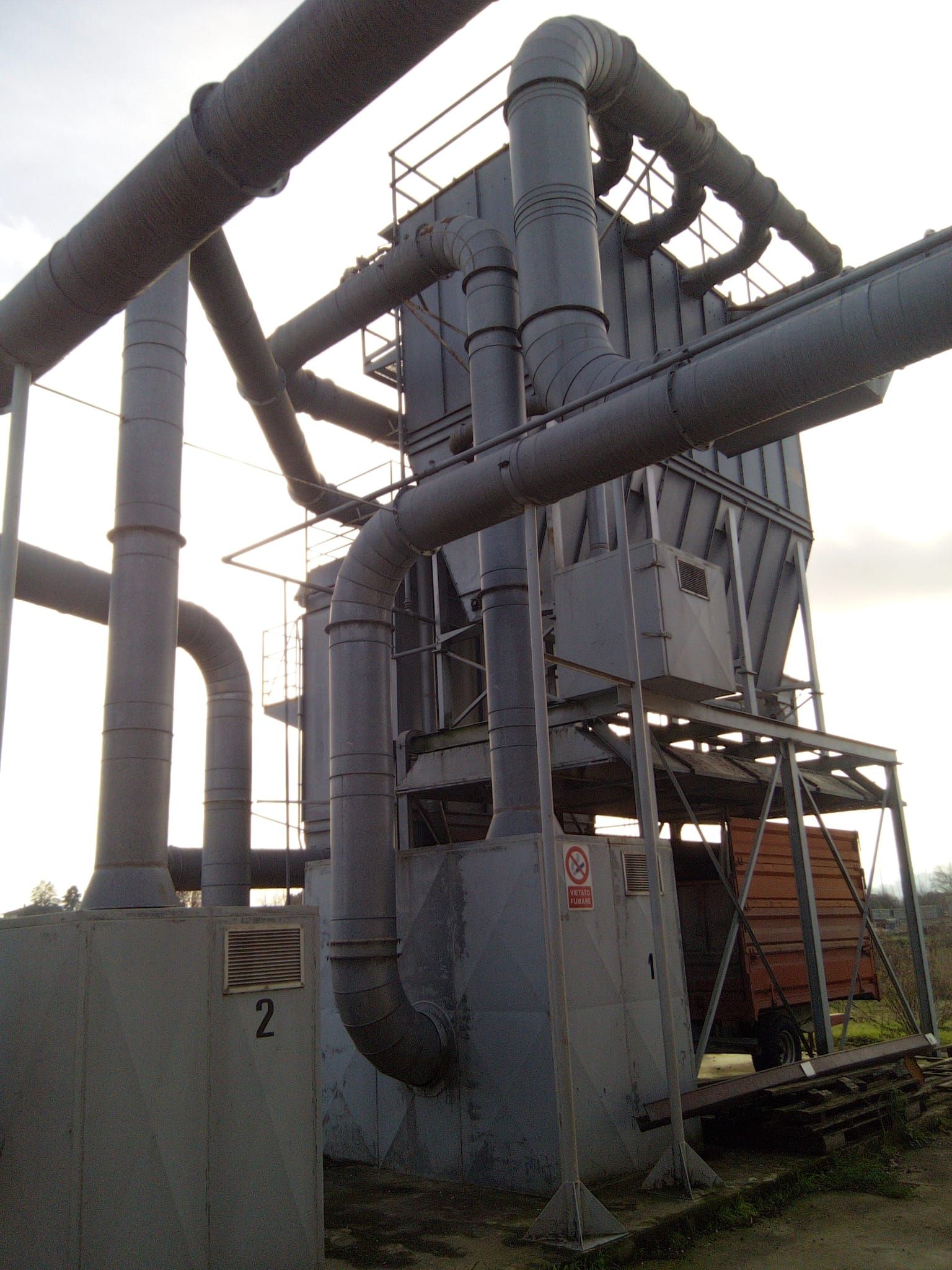

Sistema de aspiración ORMA

Código: AA0004

Clic en imagen para +Zoom

- Subcategoría : Sistema de aspiración incluido briquetadora Nazareno

- Año de Fabricación : 2021

- Nuestro Código :  AA0004

- Ubicación :  CE

- Estado de Funcionamiento : Muy Bueno

- Documentos :  si

- Disponibilidad : De Stock

Número de líneas instaladas: 2

Línea A

Máquinas conectadas: ver lista adjunta

Coeficiente medio de utilización: 100%

Velocidad media del aire en captaciones: 30 m/s

 Caudal total de aire aspirado: 20.000 m³/h

Velocidad del aire en colector principal: 28 m/s

Diámetro del colector principal: 500 mm

Pérdida de carga admitida en el filtro: 100 mm c.a.

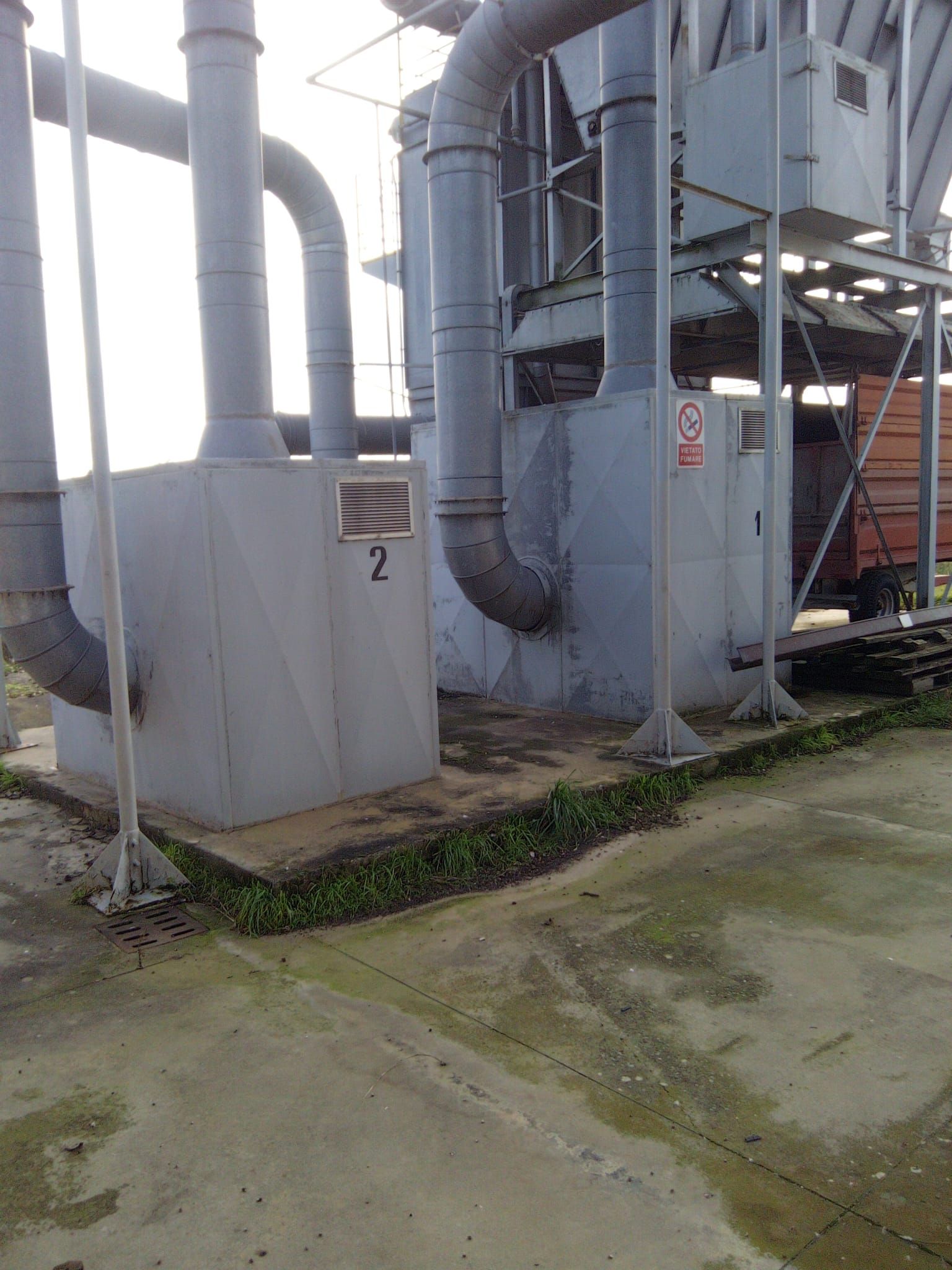

Potencia del ventilador instalado: 40 HP

Línea B

Máquinas conectadas: ver lista adjunta

Coeficiente medio de utilización simultánea: 81%

Velocidad media del aire en captaciones: 30 m/s

Caudal total de aire aspirado: 13.000 m³/h

Velocidad del aire en colector principal: 28 m/s

Diámetro del colector principal: 400 mm

Pérdida de carga admitida en el filtro: 100 mm c.a.

Potencia del ventilador instalado: 30 HP

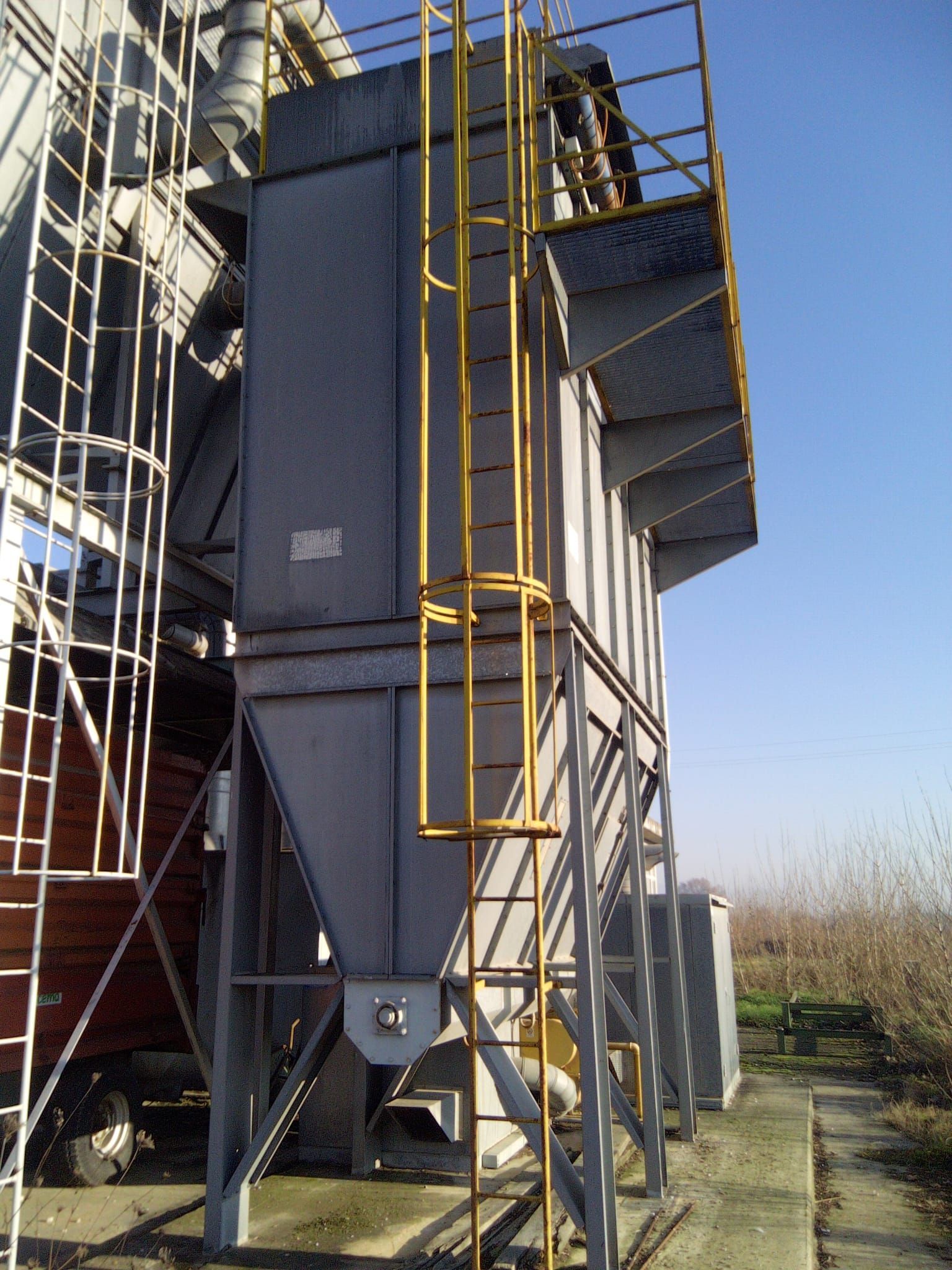

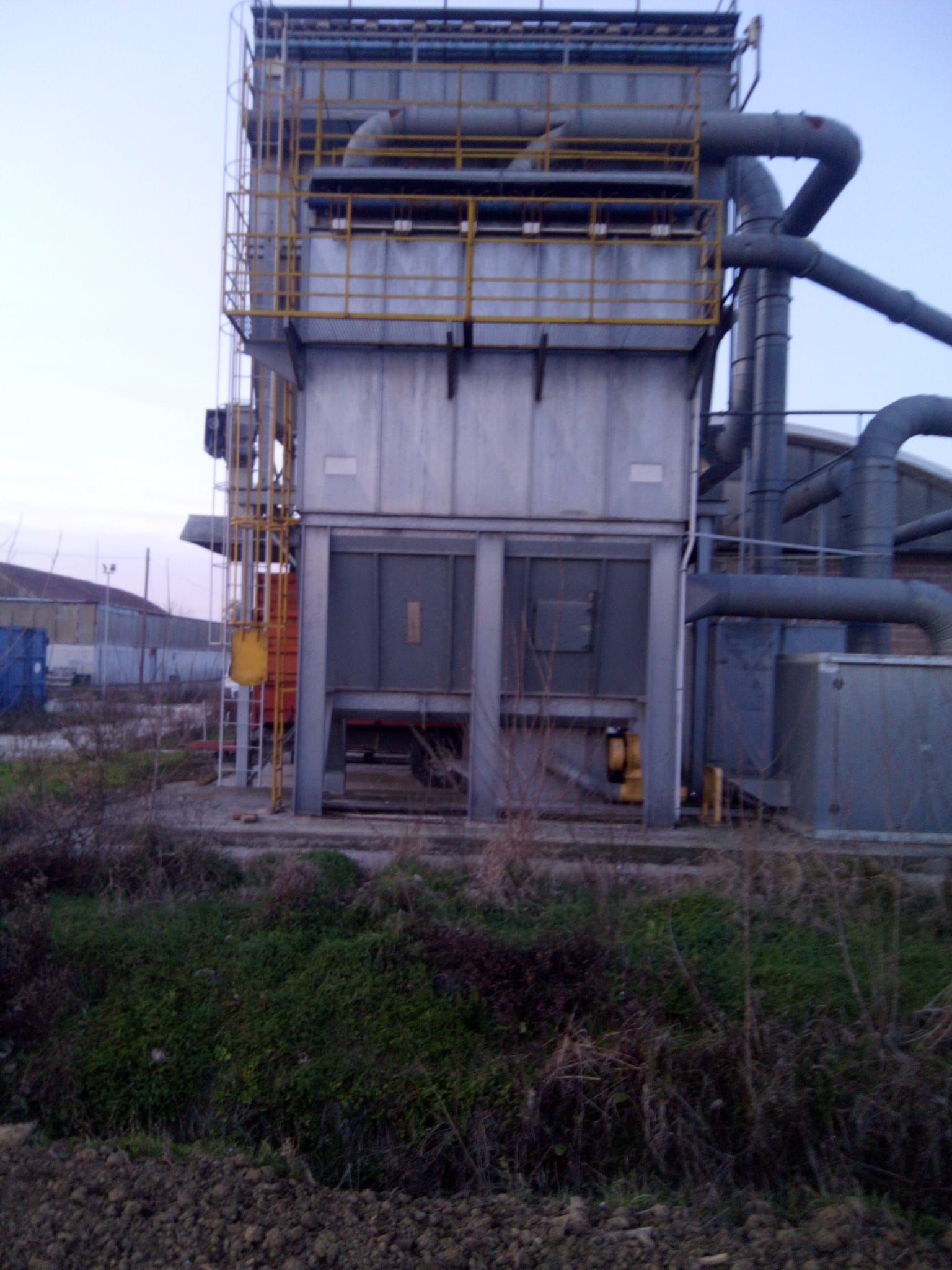

DATOS DEL FILTRO

Caudal total a tratar por el filtro: 33.000 m³/h

Tipo de filtro: de mangas con limpieza continua en contracorriente mediante impulsos  de aire comprimido

Modelo: PJ 400/10

Número y dimensiones de mangas:  400 mangas, diámetro 120 mm, altura 2.500 mm

Tipo de mangas:

fieltro de poliéster punzonado, 550 g/m²

Consumo medio de aire comprimido:

100 Nm³/h (a suministrar por ustedes, a 4–7 atm, sin condensados de agua ni aceite)

Superficie filtrante: 380 m²

Relación de filtración: 1,44 m³/m²·min

Rendimiento de filtración: 99,8% (para partículas hasta 1 micra)

Concentración de polvo en aire tratado: ≤ 20 mg/Nm³

VELOCIDADES DEL AIRE

En colector de recirculación: 21–24 m/s

En colector de distribución: 13 m/s

 En difusores anemostáticos: 3 m/s
